能提高PLC编程能力的几种电

1. 启动、保持和停止电路

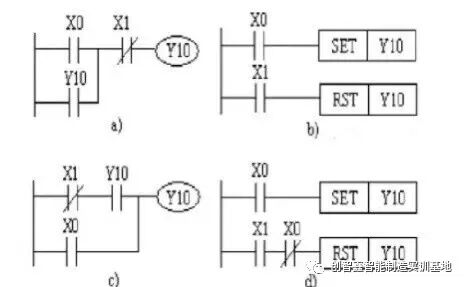

图一：实现Y10的启动、保持和停止的四种梯形图如图所示。这些梯形图均能实现启动、保持和停止的功能。X0为启动信号，X1为保持停止信号。图a、c是利用Y10常开触点实现自动保持，而图b、d是利用SET，RST指令实现自锁保持。

     2.多地控制电路

图二：两个地方控制一个继电器线圈的程序。其中X0和X1是一个地方的起动和停止控制按钮，X2和X3是另一个地方的启动和停止控制按钮。

     3.互锁控制电路

图三：3个输出线圈的互锁电路。其中X0、X1和X2是启动按钮，X3是停止按钮。由于Y0、Y1、Y2每次只能有一个接通，所以将Y0、Y1、Y2的常闭触点分别串联到其他两个线圈的控制电路中。

     4.顺序启动控制电路

如图所示，Y0的常开触点串在Y1的控制回路中，Y1的接通是以Y0的接通为条件。这样，只有Y0接通才允许Y1接通。Y0关断后Y1也被关断停止，而且Y0接通条件下，Y1可以自行接通的停止。X0、X2为起动按钮，X1、X3为停止按钮。

     5.集中于分散控制电路

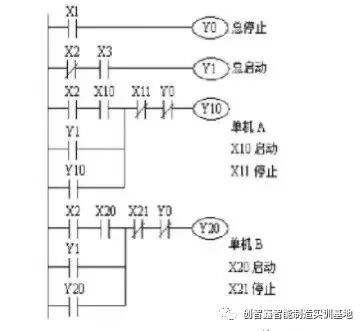

在多台单机组成的自动线上，有在总操作台的集中控制和在单机操作台上分散控制的联锁。集中与分散控制的梯形图如图所示。X2为选择开关，以其触点为集中控制与分散控制的联锁触点。当X2为ON时，为单机分散起动控制；当X2为OFF时，为集中总启动控制。在两种情况下，单机和总操作台都可以发出停止命令。
